مقدمة
بالمقارنة مع براغي الرصاص المنزلقة التقليدية، تتمتع البراغي الكروية للأدوات الآلية بمزايا أداء كبيرة: أولاً، لديها كفاءة نقل عالية. معامل الاحتكاك المتداول منخفض للغاية، وكفاءة النقل يمكن أن تصل إلى أكثر من 90%، مما يقلل بشكل كبير من استهلاك طاقة أداة الآلة وحمل القيادة. ثانيًا، أنها توفر دقة عالية في تحديد المواقع. بالاشتراك مع هيكل التحميل المسبق، يمكن التخلص من الخلوص المحوري بشكل فعال، مما يحقق تحديد موضع دقيق لمستوى الميكرومتر - وتحديد موضع قابل للتكرار، مما يلبي متطلبات المعالجة الدقيقة. ثالثا، لديهم عمر خدمة طويل. إن دحرجة الكرات الفولاذية تقلل من التآكل بشكل كبير، ويمكن للنظام الحفاظ على التشغيل المستقر من خلال التشحيم، مما يؤدي إلى عمر خدمة أطول بعدة مرات من عمر براغي الرصاص المنزلقة. رابعًا، تتمتع بقابلية عكسية قوية ويمكنها تحقيق أوضاع الحركة الدوارة-إلى-الخطية والخطية-إلى-المرونة، والتكيف مع سيناريوهات التحكم في حركة الأدوات الآلية المعقدة.
معلمات المنتج
لاستيعاب ظروف الأدوات الآلية المختلفة، يمكن تخصيص اللوالب الكروية لتلبية الاحتياجات المتنوعة: مصنفة حسب مستويات الدقة، التي تتراوح من C0 إلى C10، مع C0 إلى C3 المناسبة لآلات الطحن فائقة الدقة- ومعدات المعالجة البصرية، ومن C5 إلى C7 المتوافقة مع مراكز التصنيع CNC التقليدية؛ يتم تصنيفها حسب النوع الهيكلي، ويمكن أن تكون عبارة عن دوران داخلي أو خارجي، حيث يوفر الدوران الداخلي بنية مدمجة وضوضاء منخفضة، ويوفر الدوران الخارجي قدرة تحميل قوية، ومناسبة لآلات القطع الثقيلة.
|
د: قطر الرمح |
أنا: الرصاص |
دا: قطر الخرزة |
ك: الصلابة |
n: عدد دورات الكرة الفولاذية |
||||||||||||
|
كاليفورنيا: تصنيف الحمل الديناميكي الأساسي (كجم) |
coa: الحمل المقنن الأساسي (kgf) |
الوحدة: مم |
||||||||||||||
|
نموذج |
d |
I |
دا |
حجم الجوز |
كاليفورنيا |
C0a |
K |
|||||||||
|
D |
A |
E |
B |
L |
W |
H |
X |
Q |
n |
|||||||
|
SFA1205-2.8 |
12 |
5 |
2.5 |
24 |
40 |
5 |
10 |
30 |
32 |
30 |
4.5 |
2.8×1 |
661 |
1316 |
19 |
|
|
SFA1210-2.8 |
10 |
2.5 |
24 |
40 |
5 |
10 |
42 |
32 |
30 |
4.5 |
2.8×1 |
642 |
1287 |
19 |
||
|
SFA1605-3.8 |
15 |
5 |
2.778 |
28 |
48 |
5 |
10 |
31 |
38 |
40 |
5.5 |
M6 |
3.8×1 |
1112 |
2507 |
30 |
|
SFA1610-2.8 |
10 |
2.778 |
28 |
48 |
5 |
10 |
42 |
38 |
40 |
5.5 |
M6 |
2.8×1 |
839 |
1821 |
23 |
|
|
SFA1616-2.8 |
16 |
2.778 |
28 |
48 |
5 |
10 |
43 |
38 |
40 |
5.5 |
M6 |
1.8×1 |
852 |
11137 |
14 |
|
|
SFA1616-2.8 |
16 |
2.778 |
28 |
48 |
5 |
10 |
59 |
38 |
40 |
5.5 |
M6 |
2.8×1 |
508 |
1769 |
22 |
|
|
SFA1620-1.8 |
20 |
2.778 |
28 |
48 |
5 |
10 |
50 |
38 |
40 |
5.5 |
M6 |
1.8×1 |
554 |
1170 |
14 |
|
|
SFA1630-1.8 |
30 |
2.778 |
28 |
48 |
7 |
10 |
70 |
38 |
40 |
5.5 |
M6 |
1.8×1 |
534 |
1195 |
14 |
|
|
SFA2005-3.8 |
20 |
5 |
3.175 |
36 |
58 |
7 |
10 |
33 |
47 |
44 |
6.6 |
M6 |
3.8×1 |
1494 |
3681 |
37 |
|
SFA2010-3.8 |
10 |
3.175 |
36 |
58 |
7 |
10 |
52 |
47 |
44 |
6.6 |
M6 |
3.8×1 |
1516 |
3833 |
40 |
|
|
SFA2020-2.8 |
20 |
3.175 |
36 |
58 |
7 |
10 |
52 |
47 |
44 |
6.6 |
M6 |
2.8×1 |
764 |
1758 |
19 |
|
|
SFA2020-1.8 |
20 |
3.175 |
36 |
58 |
7 |
10 |
72 |
47 |
44 |
6.6 |
M6 |
1.8×1 |
1110 |
2134 |
29 |
|
|
SFA2505-3.8 |
25 |
5 |
3.175 |
40 |
62 |
7 |
10 |
33 |
51 |
48 |
6.6 |
M6 |
3.8×1 |
1658 |
4658 |
43 |
|
SFA2510-3.8 |
10 |
3.175 |
40 |
62 |
7 |
12 |
52 |
51 |
48 |
6.6 |
M6 |
3.8×1 |
1638 |
4633 |
45 |
|
|
SFA2525-2.8 |
25 |
3.175 |
40 |
62 |
7 |
12 |
60 |
51 |
48 |
6.6 |
M6 |
2.8×1 |
843 |
2199 |
22 |
|
|
SFA2525-1.8 |
25 |
3.175 |
40 |
62 |
7 |
12 |
85 |
51 |
48 |
6.6 |
M6 |
1.8×1 |
1232 |
3421 |
34 |
|
|
SFA3205-3.8 |
32 |
5 |
3.175 |
50 |
80 |
9 |
12 |
35 |
65 |
62 |
9 |
M6 |
3.8×1 |
1839 |
6026 |
51 |
|
SFA3210-3.8 |
31 |
10 |
3.969 |
50 |
80 |
9 |
12 |
53 |
65 |
62 |
9 |
M6 |
3.8×1 |
2460 |
7255 |
55 |
|
SFA3220-2.8 |
20 |
3.969 |
50 |
80 |
9 |
12 |
72 |
65 |
62 |
9 |
M6 |
2.8×1 |
1907 |
5482 |
43 |
|
|
SFA3232-2.8 |
32 |
3.969 |
50 |
80 |
9 |
12 |
78 |
65 |
62 |
9 |
M6 |
1.8×1 |
1257 |
3426 |
27 |
|
|
SFA3232-2.8 |
32 |
3.969 |
50 |
80 |
9 |
12 |
110 |
65 |
62 |
9 |
M6 |
2.8×1 |
1838 |
5329 |
42 |
|
|
SFA4005-3.8 |
40 |
5 |
3.175 |
63 |
93 |
9 |
14 |
39 |
78 |
70 |
9 |
M8 |
3.8×1 |
2018 |
7589 |
60 |
|
SFA4010-3.8 |
38 |
10 |
6.35 |
63 |
93 |
9 |
14 |
57 |
78 |
70 |
9 |
M8 |
3.8×1 |
5035 |
15943 |
67 |
|
SFA4020-2.8 |
20 |
6.35 |
63 |
93 |
9 |
14 |
78 |
78 |
70 |
9 |
M8 |
2.8×1 |
3959 |
10715 |
54 |
|
|
SFA4040-1.8 |
40 |
6.35 |
63 |
93 |
9 |
14 |
96 |
78 |
70 |
9 |
M8 |
1.8×1 |
2585 |
6648 |
34 |
|
|
SFA4040-2.8 |
40 |
6.35 |
63 |
93 |
9 |
14 |
136 |
78 |
70 |
9 |
M8 |
2.8×1 |
3780 |
10341 |
52 |
|
|
SFA5005-3.8 |
50 |
5 |
3.175 |
75 |
110 |
10.5 |
15 |
42 |
93 |
85 |
11 |
M8 |
3.8×1 |
2207 |
9542 |
68 |
|
SFA5010-3.8 |
48 |
10 |
6.35 |
75 |
110 |
10.5 |
18 |
57 |
93 |
85 |
11 |
M8 |
3.8×1 |
5638 |
17852 |
79 |
|
SFA5020-3.8 |
20 |
6.35 |
75 |
110 |
10.5 |
18 |
99 |
93 |
85 |
11 |
M8 |
3.8×1 |
5749 |
18485 |
87 |
|
|
SFA5050-2.8 |
50 |
6.35 |
75 |
110 |
10.5 |
18 |
188 |
93 |
85 |
11 |
M8 |
1.8×1 |
2496 |
8749 |
42 |
|
|
SFA5050-2.8 |
50 |
6.35 |
75 |
110 |
10.5 |
18 |
167 |
93 |
85 |
11 |
M8 |
2.8×1 |
4308 |
13610 |
65 |
|
المزايا الأساسية لبرغي الرصاص في الماكينة:
1.
كفاءة نقل عالية، وتوفير في الطاقة- والعمالة-: تعتمد براغي الرصاص المنزلقة التقليدية على الاحتكاك القوي لنقل الحركة، وهو أمر شاق وعرضة للسخونة الزائدة. يتم استبدال الكرات اللولبية بالانزلاق بكرات فولاذية، مما يقلل معامل الاحتكاك إلى -عُشر معامل الاحتكاك الأصلي. يمكن أن تتجاوز كفاءة النقل 90%، الأمر الذي لا يقلل الحمل على محرك الماكينة فحسب، بل يقلل أيضًا من استهلاك الطاقة، مما يوفر قدرًا كبيرًا من الكهرباء على مدى -التشغيل طويل الأمد. سواء أكان الأمر يتعلق بالتغذية-بسرعة عالية أو بالحمل الثقيل-بسرعة منخفضة، فيمكن تشغيله بسلاسة وثبات.
2.
تحديد الموقع بدقة، عدم حدوث أي خطأ في التصنيع: هذه هي "المهارة المميزة" للأداة الآلية. يمكن للبراغي الكروية التخلص من جميع ردود الفعل العكسية المحورية تقريبًا من خلال تصميم التحميل المسبق، مما يحقق دقة على مستوى الميكرون- في تحديد الموضع والتكرار. عند معالجة الأجزاء الدقيقة، سواء تم إجراء عمليات القطع للخلف-والأمامية أو عمليات التثبيت المتعددة، تظل أبعاد قطعة العمل دقيقة. بالنسبة للعمليات التي تتطلب دقة صارمة، مثل معالجة القالب وتصنيع المكونات الدقيقة، فإنه يضمن الجودة المتسقة.
3.
عمر خدمة طويل، وتكاليف صيانة منخفضة: يؤدي الاحتكاك المتدحرج إلى الحد الأدنى من التآكل، ومع نظام التشحيم الداعم الذي يوفر إمدادًا مستمرًا بالزيت، يتم تقليل تآكل الكرة الفولاذية ومجرى السباق. في ظل الظروف العادية، عمر الخدمة هو 3-5 مرات من مسامير الرصاص المنزلقة. بالنسبة للمصانع، يعني هذا تقليل فترات التوقف عن العمل لاستبدال البراغي، مما يقلل من وقت الصيانة وتكاليفها، ويحسن وقت تشغيل أدوات الماكينة، مما يعزز كفاءة الإنتاج بشكل مباشر.
4.
ناقل الحركة المرن ثنائي الاتجاه، والتكيف مع الظروف المعقدة: تتمتع البراغي الكروية بقابلية عكسية ممتازة، حيث تحول الحركة الدورانية للمحرك إلى حركة خطية لطاولة العمل، والعكس، مما يتيح الحركة الخطية لقيادة المسمار. سواء أكان الأمر يتعلق بتغذية المغزل لمخارط CNC، أو وصلات -ثلاثة محاور لمراكز التصنيع، أو الآلات المتخصصة التي تتطلب حركة ترددية، يمكن للبراغي الكروية أن تتكيف بسهولة دون الحاجة إلى مكونات نقل معقدة إضافية.
5.
قدرة تحميل قوية، يمكن الاعتماد عليها في العمليات الثقيلة-: بفضل تصميم مجرى السباق الخاص والمعالجة الحرارية للمواد، يمكن للبراغي الكروية أن تتحمل الأحمال الشعاعية والمحورية مجتمعة. حتى في ظل ظروف القطع الثقيلة أو الطحن القوية، فإنها لن تتشوه أو تتكدس. صلابتها ممتازة، مما يقلل من الاهتزازات أثناء التشغيل الآلي، ويضمن جودة تشطيب السطح، ويأخذ قدرات المعالجة بالماكينة إلى المستوى التالي.
نطاق التطبيق:
اللوالب الكروية هي مكونات دقيقة أساسية لأنظمة نقل الأدوات الآلية. من خلال استبدال الاحتكاك المنزلق للبراغي التقليدية بالاحتكاك المتدحرج بين البراغي والصواميل والكرات الفولاذية، فإنها تحول الحركة الدورانية بكفاءة إلى حركة خطية. متوافق على نطاق واسع مع مخارط CNC، ومراكز التصنيع، وآلات الطحن، وآلات الطحن، وغيرها من أدوات الآلات عالية الدقة.
نموذج الخدمة
توريد المنتج القياسي:
عروض على المنتجات المتوفرة في المخزون-والتسليم خلال 3-7 أيام؛
حلول مخصصة:
بدءًا من توصيل المتطلبات ← تصميم الحلول ← اختبار العينات ← الإنتاج الضخم، يتم دعم العملية بأكملها من خلال جهة اتصال فنية مخصصة؛
بعد-دعم المبيعات:
يوفر إرشادات تركيب المنتج، وضمانًا لمدة -سنة واحدة (باستثناء الأضرار التي يسببها الإنسان)، والاستجابة السريعة للأعطال.
مصنعنا
Xuxin Automation: الشركة الرائدة في مجال-التوقف عن العمل لمكونات الحركة عالية الدقة-
نحن متخصصون في البحث والتطوير وتصنيع البراغي والصواميل غير القياسية-. من خلال منشأتنا-المتطورة-المتطورة التي تبلغ مساحتها 13000 متر مربع، نقدم حلول أتمتة صناعية موثوقة للغاية ومصممة خصيصًا لتلبية متطلباتك الدقيقة.
منطقة الإنتاج
المعدات المتقدمة
فريق من ذوي الخبرة
الناتج السنوي
لماذا تختارنا؟
قدرات تخصيص غير عادية-استثنائية
البحث والتطوير الداخلي-:يمتلك فريقنا الهندسي المحترف عقودًا من الخبرة-العميقة في مجال صناعة البراغي والصواميل.
على-تنمية الطلب:سواء كنت بحاجة إلى خيوط متخصصة، أو مواد فريدة، أو هياكل معقدة، فإننا نقدم لك تصنيعًا مخصصًا بناءً على رسوماتك الفنية (نماذج PDF أو CAD أو ثلاثية الأبعاد).
مراقبة صارمة للجودة والتصنيع

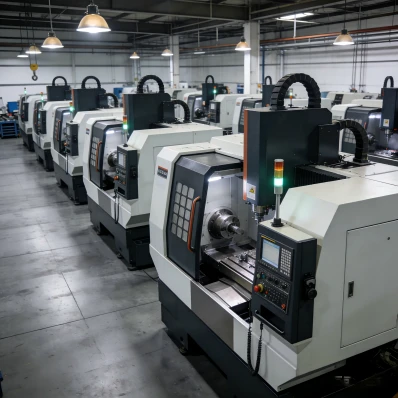

تصنيع آلي عالي الدقة-:من خلال الاستفادة من أسطولنا المكون من 80 ماكينة CNC ومراكز طحن دقيقة، فإننا نضمن أن كل مكون يحقق دقة على مستوى -الميكرون.
التكامل الكامل لسلسلة التوريد:بدءًا من معالجة المواد الخام والمعالجة الحرارية وحتى الطحن الدقيق والفحص النهائي، يتم إكمال العملية بأكملها داخل الشركة-. ويضمن هذا التحكم -إلى-النهاية فترات زمنية مستقرة وجودة لا تقبل المساومة.
التعليمات
1. السؤال: يصدر اللولب الكروي للأداة الآلية ضوضاء غير طبيعية أثناء التشغيل. ماذا يمكن أن يكون السبب وكيف يمكن حله؟
الإجابة: إذا كان التشحيم غير كافٍ أو تدهورت مادة التشحيم، فقم بتنظيف مادة التشحيم القديمة واستبدلها بالشحم القائم على الليثيوم- أو زيت قضيب التوجيه المتخصص وفقًا لظروف التشغيل. في حالة دخول برادة الحديد أو الغبار أو أي مواد غريبة أخرى إلى مجرى السباق، قم بتفكيك المكونات لتنظيفها جيدًا، وتحقق مما إذا كان مجرى السباق مخدوشًا؛ استبدل الأجزاء في حالة تلفها بشدة. إذا كانت محاذاة المحور غير صحيحة أثناء التثبيت، فأعد معايرة توازي المسمار وسكة التوجيه باستخدام مؤشر القرص واضبط محورية أداة التوصيل.
2. سؤال: أثناء التشغيل الآلي، تنخفض دقة تحديد موضع أداة الآلة. ما هي الأسباب ذات الصلة باللولب الكروي-التي قد تسبب هذا؟
الإجابة: على الأرجح، تكون المواقف التالية هي السبب: أولاً، يؤدي تآكل اللولب الكروي والصامولة إلى زيادة رد الفعل العكسي، وهو ما يمكن تصحيحه عن طريق ضبط سمك حشوات الصمولة المزدوجة- لاستعادة التحميل المسبق. يتطلب التآكل الشديد استبدال المكونات. ثانيًا، إذا كان المسمار منحنيًا، فتحقق من استقامته وقم بتسويته إن أمكن؛ استبدله إذا كان لا يمكن تقويمه. ثالثا، ضعف التحميل المسبق؛ أعد تثبيت التحميل المسبق باستخدام طرق مثل استبدال الكرات ذات القطر الأكبر-. عادة ما يتم التحكم في التحميل المسبق بنسبة 5%-10% من الحمل الديناميكي المقدر.
3. سؤال: كيف ينبغي صيانة اللولب الكروي للأداة الآلية يوميًا لإطالة عمر الخدمة؟
الإجابة: للتشحيم، قم بإضافة الشحوم المعتمدة على الليثيوم- كل 6 أشهر لظروف التحميل-المنخفضة السرعة والثقيلة-. بالنسبة لظروف السرعة العالية-، استخدم زيت قضيب التوجيه ISO VG32-68، الذي يتم توفيره بواسطة نظام تشحيم تلقائي على فترات منتظمة. للحماية من الغبار، قم بتركيب غطاء واقي من الشريط الفولاذي أو اتصل بختم-النوع لمنع دخول سائل التبريد وبرادة الحديد. لإجراء فحوصات منتظمة، قم بفحص رد الفعل العكسي والتحميل المسبق كل 2000 ساعة تشغيل. خلال فترات الخمول-الطويلة، استخدم شحمًا مضادًا للصدأ وأغلقه.
4. السؤال: الأكشاك الكرة اللولبية للأداة الآلية أثناء التشغيل. وكيف ينبغي فحصها وحلها؟
الإجابة: أولاً، قم بإيقاف الماكينة للتحقق مما إذا كانت برادة الحديد، أو الحمأة، أو غيرها من الحطام تعيق مسار دوران الجوز؛ إذا كان الأمر كذلك، قم بتفكيكه وتنظيفه، وفحص مجرى السباق بحثًا عن أي ضرر. بعد ذلك، تحقق من حالة التشحيم. إذا كان الاحتكاك الجاف ناتجًا عن عدم كفاية التشحيم، فقم بتنظيف مادة التشحيم القديمة وأعد استخدام مادة التشحيم المناسبة. وأخيرا، تحقق من المحامل. إذا كان غلاف المحمل مفككًا أو كان المحمل تالفًا، فقم بربط البراغي أو استبدل المحمل بنفس الطراز.
